日本TDK授權一級總代理貼片電感SLF7055T-220M1R7-3PF
產品名稱 貼片電感
系列名 SLF Series
類型名 7055 Type
產品編號 SLF7055T-220M1R7-3PF
產品供應狀態 PROD

產品規格
表面安裝分類 Yes
工藝 wire wound type
形狀 SMD
尺寸代碼 7055
主體橫寬(L) Nom 7 m m
主體縱長(W) Nom 7 m m
主體高度(T) Nom 5.5 m m
額定電感 Nom 22 micro H
電感容差％ Min -20 %
Max 20 %
電感測定頻率 Nom 100 k Hz
直流電阻 Nom 64.3 m Ohm
直流電阻容差(％) Min -20 %
Max 20 %
額定電流 Max 1.7 A
額定電壓(取決于L變化) Max 1.7 A
額定電流(取決于溫度上升) Max 2 A
上升溫度 30 deg C
端子材質 Copper / Tin
有無極性表示 Yes
有無磁屏蔽 Yes
適用焊接方法 Reflow, Iron Soldering
電感測定器名稱 4194A IMPEDANCE/GAIN-PHASE ANALYZER HP or equivalent
直流電阻測定器名稱 MATSUSHITA VP-2941A DIGITAL MILLIOHM METER or equivalent
使用溫度范圍(包括自己上升的部分) Min -40 Cel
Max 105 Cel
保存溫度范圍 Min -40 Cel
Max 105 Cel
重量 Nom 0.8 g

概要/用途/特點
概要 The SLF series are wire wound SMD inductor characterized by low DC resistance, and high current handling capacities.
用途 PC, HDD, LCD-TV, Plasma-TV, DVD-recorder, and other Audeo-Visual equipment, etc.
特點 The SLF series are characterized by low profile.
Low DC resistance, and high current handling capacities.
Flat bottom surface ensures secure, reliable mounting.
Provided in embossed carrier tape packaging for use with automatic mounting machines.
包裝信息

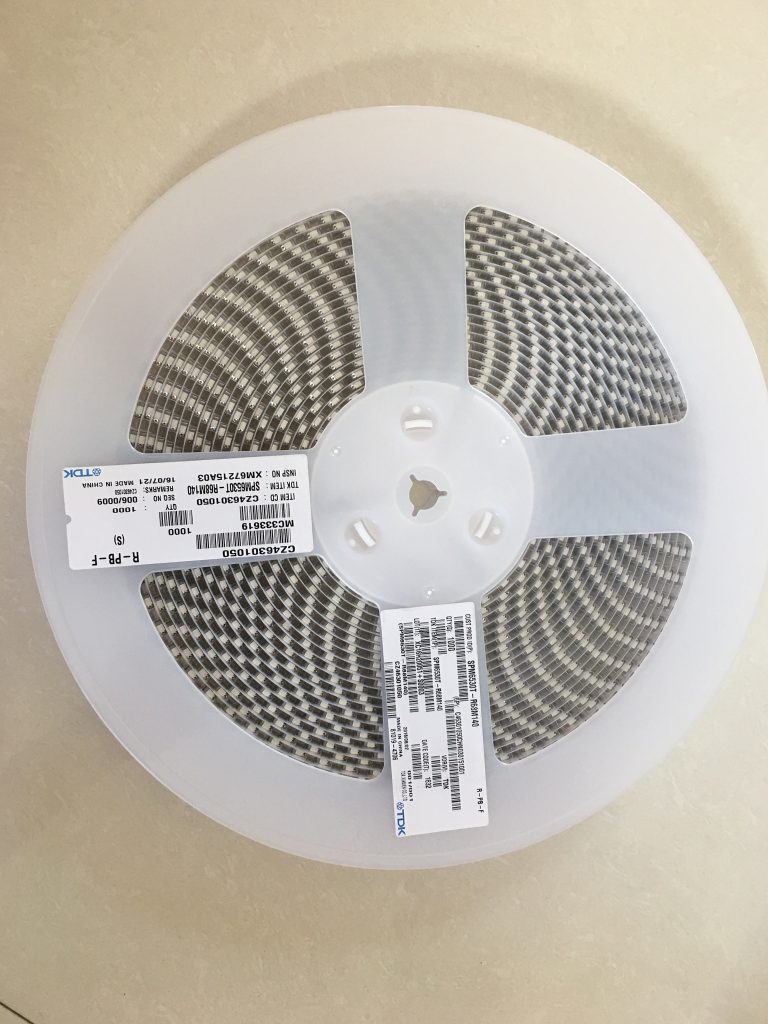

包裝形式 Blister (Plastic)Taping [330mm Reel]
最少包裝數 Nom 1000 Pcs
最少供貨數 Nom 1000 Pcs
安全注意
本資料還記述了安全性相關注意規定的對象產品。
使用產品時,對于安全性方面的規定,請與敝公司聯系咨詢。
改良,更改預告
記載內容，在沒有予告的情況下有可能改進和變更，請予以諒解。
